SAGEM FMX12设备模块板卡说明(三)

FMX12设备的板卡模块按功能划分，可分为公共模块以及业务接口模块。……公共模块是系统运行的基本板卡，包括：GIE-S/P：系统管理板（主控板）……业务接口模块板卡提供各种具体的业务接口板卡，包括……GIE-S前端面板有四个指示灯、三个拨动开关、一个调试接口以及一个终端LCT接口。……

业务接口模块板卡详情：

FMX12常用业务接口板卡：

A2S card ：提供1~4路2M接口，支持2M接口保护
3J64 card：3路64Kbit/s G.703同向接口卡(支持/不支持信令)
V.24/V.11(V.10)card：3路nx64Kbit/s V.35数据接口卡
4×V.24/V.28 port card：4路V.24同步/异步数据接口卡
4VAScard： 4路V.24异步数据接口卡
6PAFC card：6路可编程E&M 音频信道卡(2 or 4 wire)
SUBSCR card：6路2线话音信道用户接口卡（FXS，带计费功能）
EXCHAN card：6路2线话音信道局端接口卡（FXO，带计费功能）
EXCH12 card：12路2线话音信道局端接口卡（FXO）
ETH card: 1路以太网IP接口卡

FMX12业务接口模块-A2S 2M业务接口板

业务类型与功能说明：
- 2M（E1）业务
- 每个A2S板提供4路HDB3编码的2M接口；
- 2M接口兼容ITU-T G.703、G.704、 G.706、 G.823标准；
- 接口速率2048kbps±50PPM，
- 接口线路衰减容余：小于等于 6 dB；
- 接口阻抗，支持120欧平衡模式或75欧非平衡模式，通过拨码开关以及网管设置可以选择工作模式，一般设置为75欧非平衡模式；
- 时钟抖动符合ITU-T G.823标准；
- 环回功能符合ITU-T X.150标准；
- 支持单速率和nx64kbit/s 速率的连接；
- 在线传输质量的检查功能；
- 提供2M接口的1+1保护。
使用注意事项：
- 面板上两个指示灯分别为告警（ Fail ）指示灯和维护（ Mntce ）指示灯；
- “Fail”灯：板卡或端口有告警时，告警指示灯亮；
- “Mntce”灯：当端口配置有软件环回或板卡自检时，维护指示灯亮黄色。
- A2S板在使用时，特别注意接口阻抗的设置，在板卡放置元器件的一面，标注有接口阻抗的配置方法。
- A2S板支持热插拔功能。
- 支持在线软件环回功能。。

A2S 2M业务接口板板面图

A2S 2M业务接口板75/120欧拔码示意图

FMX12业务接口模块-V.24/V.11 3路nx64Kbit/s V.35数据接口板卡

业务类型：
- V.24/V.11-V.10,兼容V.35 ；
- X.24/V.11 数据接口
每个板卡提供三个标准的DCE接口
接口速率：
- 48kbps、56kbps、nx64kbps；
- 其中速率为48kbps、56Kbps时按照V.110标准调整到64kbps进行传输。
V.11接口阻抗为120欧，容限为10%
环回功能符合ITU-T X.150标准；
板卡支持热插拔功能；
X.24/V.11模式时
- 电路使用： G, T, R, C, I, S, B
- 电参数满足： V.11
V.24/V.11 operation (V.10)模式时
- 电路使用： 102, 102a, 102b , 103, 104, 105, 106, 107, 108, 109 , 114, 115, 140, 141, 142
- 电参数满足：
  - V.11: 103, 104, 113, 114, 115
  - V.10: 106, 107, 108, 140, 141, 142
  - V.10 or V.11: 105, 109 (使用CT选择使用其中的一个)
面板上四个指示灯分别为：
- 告警（ Fail ）指示灯：板卡或端口有告警时亮；
- 维护（ Mntce ）指示灯：板卡自检或接口配置有环回时亮；
- 测试（Test）指示灯：配置有线路侧的环回时亮；
- 环回（Loop）指示灯：配置有设备侧的环回、线路侧的环回、或远端环回时亮。
面板上有3个拨动开关，用来选择：
- 选择哪个接口：J1/J2/J3：
  - J1 ：接口1；
  - J2 ：接口2；
  - J3 ：接口3。
- 哪种环回类型
  - Eqpt：设备侧环回；
  - Line：线路侧环回；
  - Extn：远端环回，控制远端设备向本端环回。
- 是否环回
  - Norm：正常工作，无环回；
  - Loop：设置环回。

FMX12业务接口模块-V24/V28 4路V.24同步/异步数据接口卡

FMX12业务接口模块-V24/V28 4路V.24同步/异步数据接口板卡

业务类型：
- V24/V28同步或异步数据业务。
每个板卡提供4个标准DCE类型的接口；
接口规程符合V24标准；
接口电气特性符合V28标准；
同步模式：
- 速率支持 1200, 2400, 4800, 9600, 19200, 38400, 48000,56000, 64000
- 时钟支持内部时钟
异步模式：
- 速率支持 600, 1200, 2400, 4800, 9600, 19200, 38400 bps
- 支持数据位7/8bit，支持偶校验或无校验，停止位支持1/2bit
复用标准支持V.110
环回功能符合ITU-T X.150标准；
板卡支持热插拔功能；

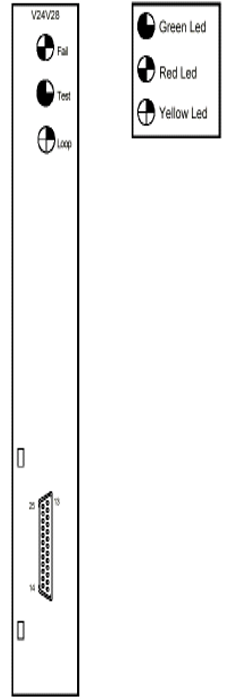

板卡上有3个指示灯
- 告警（ Fail ）指示灯：板卡或端口有告警时亮；
- 测试（Test）指示灯：配置有线路侧的环回或者控制远端设备向本端环回时亮；
- 环回（Loop）指示灯：配置有设备侧的环回、线路侧的环回、或由远端设备控制的本端设备侧的环回时亮。

FMX12业务接口模块-4VAS 4路V.24异步数据接口卡

业务类型：
- V24/V28同步或异步数据业务。
每个板卡提供4个标准DCE类型的接口；
接口规程符合V24标准；
接口电气特性符合V28标准的异步模式；
异步模式：
- 速率支持 300, 600, 1200, 2400, 4800, 9600, 19200, 38400bps；
- 支持数据位7/8bit，支持偶校验或无校验，停止位支持1/2bit
环回功能符合ITU-T X.150标准；
板卡支持热插拔功能；
板卡上有3个指示灯
- 告警（ Fail ）指示灯：板卡或端口有告警时亮；
- 测试（Test）指示灯：配置有线路侧的环回或者控制远端设备向本端环回时亮；
- 环回（Loop）指示灯：配置有设备侧的环回、线路侧的环回、或由远端设备控制的本端设备侧的环回时亮。

FMX12业务接口模块-6PAFC card 6路可编程 E&M 音频信道卡(2 or 4 wire)

6PAFC card 6路可编程 E&M 音频信道卡(2 or 4 wire)

支持业务类型
- 4线音频业务
- 2线音频业务
每个板卡提供6个独立的音频接口；
每个接口2线/4线可设置；
每个接口提供2路 E&M 信令；
接口缺省信令状态可设置；
两个指示灯：
- 告警（ Fail ）指示灯：板卡或端口有告警时亮；
- 维护（ Mntce ）指示灯：板卡自检或接口配置有环回时亮。
板卡支持热插拔功能；
接口为4线模式时的工作参数：
- 符合ITU-T G.712、G.714标准；
- 信号带宽：300－3400Hz；
- 输入/输出接口阻抗：600欧（800Hz频点）；
- 输入/输出接口类型：平衡线
- 发送TX（input）方向电平：
  - 输入信号额定电平-14dB，
  - 电平调节范围（步进0.5dB)：- 0.5 dBr to -16 dBr；
- 接收RX（output）方向电平：
  - 输出信号额定电平+4dB
  - 电平调节范围（步进0.5dB)：+ 7.0 dBr to -8.5 dBr。
接口为2线模式时的工作参数：
- 符合ITU-T G.713、G.715标准；
- 信号带宽：300-3400Hz；
- 输入/输出接口阻抗：600欧（800Hz频点）；
- 输入/输出接口类型：平衡线
- 发送TX（input）方向电平：
  - 输入信号额定电平-13dB，
  - 电平调节范围（步进0.5dB) ：- 2.5 dBr to -13 dBr；
- 接收RX（output）方向电平：
  - 输出信号额定电平-4dB，
  - 调节范围（步进0.5dB) ：-2.0 dBr to -17.5 dBr。
接口环回功能符合ITU-T X.150标准；
接口负载容限
- + 3.14 ± 0.2 dBm0
接口保护，符合CSE规格 I 31-24
信令接口，每个接口支持两路E信号以及两路M信号，分别对应信令的a、b位。
- E信号线通过一个47欧的电阻,通过光偶连接到地；
- M信号线通过一个5.1K电阻连接一个-48V横流源,通过光偶控制是否连接到地

FMX12业务接口模块-SUBSCR card：6路2线话音信道用户接口卡（FXS，带计费功能）

6路2线话音信道用户接口卡（FXS，带计费功能）

支持业务类型：
- FXS语音业务
每个板卡提供6个FXS类型的接口；
接口符合ITU-T Q.522标准；
线路电压：-48V；
接口阻抗特性：600欧或者复合阻抗（Zref接口）；
环路电阻：《 600欧；
铃流频率: 50Hz± 2 Hz；
接口语音编码
- 符合G.711 A律；
- 信号带宽:300~3400Hz；
- 编码周期3.9us( =(1s/8K)/32ts )；
- 负载容限+ 3.14 dBmo；
接口信令编码：2-bit用户信令编码；
传输电平：
- 发送TX（input）方向电平调节（步进0.5dB)
  - 缺省标准设置：0dBr；
  - 调节范围：0 dBr to -5 dBr
- 接收RX（output）方向电平调节（步进0.5dB)
  - 缺省标准设置：-7dBr；
  - 调节范围：-2 dBr to -7.5 dBr
接口环回功能符合ITU-T X.150标准；
板卡支持热插拔功能；
接口支持远端延伸和热线两种工作模式。
远端延伸模式下：
- 计量频率：12kHz；
- 线路极性：
  - 正常情况下：
    - A线为负极
    - B线为正极
  - 反转时：
    - A、B线极性互换。
- 信号音（忙音）
  - 频率：440Hz
  - 电平：- 11 ± 2 dBm0
  - 通/断时间：500 ± 50 ms/500 ± 50 ms
热线模式下：
- 信号音（忙音及回铃音）
  - 频率：440Hz
  - 电平：- 11 ± 2 dBm0
  - 占用忙音（通/断）：500 ± 50 ms/500 ± 50 ms
  - 回铃音（通/断）：1500 ± 150 ms/3500 ± 350 ms
同一个接口并接话机时，建议不大于3部；
板卡上有4个指示灯：
- 告警（ Fail ）指示灯：板卡或端口有告警时亮；
- 维护（ Mntce ）指示灯：板卡自检或接口配置有环回时亮；
- 占用（Busy）指示灯：当板卡内有端口被占用时，占用灯亮。
- 电源（Power）指示灯：当板卡被正确配置后，电源指示灯长亮。

FMX12业务接口模块-EXCH12 card：12路2线话音信道局端接口卡（FXO）

12路2线话音信道局端接口卡（FXO）

业务类型：FXO语音业务
每个板卡提供12路FXO类型语音接口；
接口符合ITU-T Q.522标准；
接口阻抗特性：600欧或者复合阻抗（Zref接口）；
环路电阻：《 1100欧；
输入铃流参数要求：
- 频率: 25~50Hz± 5Hz；
- RMS电压（50Hz时）：40 to 90 V；
- 铃流最小持续时间：200ms；
接口语音编码
- 符合G.711 A律；
- 信号带宽:300to3400Hz；
- 编码周期3.9us( =(1s/8K)/32ts )；
- 负载容限+ 3.14 dBmo；
接口信令编码：2-bit用户信令编码；
传输电平：
- 发送TX（input）方向电平调节（步进0.5dB)
  - 缺省标准设置：-3dBr；
  - 调节范围：-2dBr to -7.5 dBr
- 接收RX（output）方向电平调节（步进0.5dB)
  - 缺省标准设置：-4dBr；
  - 调节范围：0dBr to 5 dBr
接口环回功能符合ITU-T X.150标准；
板卡支持热插拔功能
板卡上有3个指示灯：
- 告警（ Fail ）指示灯：板卡或端口有告警时亮；
- 维护（ Mntce ）指示灯：板卡自检或接口配置有环回时亮；
- 占用（Busy）指示灯：当板卡内有端口被占用时，占用灯亮。

FMX12业务接口模块-3J64 card/3 64I：3路64Kbit/s G.703同向接口卡(支持/不支持信令)

3路64Kbit/s G.703同向接口卡

3J64 card支持业务类型：
- 64k的G.703标准接口；
每个3J64 card板卡提供3个同向64K接口；
- 每个接口包含2对数据线以及2对信令线；；
接口速率：
- 数据速率64kbps，
- 信令速率64kbps；
接口类型：120欧平衡线；
输入容限：0to3dB；
时钟抖动：符合ITU-T G.823标准；
接口标准：符合ITU-T G.703 标准
信令接口：
- 信号编码：NRZ
- TX接口：信号兼容TTL电平，对地有保护；
- RX接口通过光耦耦合，最大电流20mA。
接口环回功能符合ITU-T X.150标准；
板卡支持热插拔功能
每个接口状态及设置：
- 一个拨动开关；
- 4个指示灯。

Bcl_L：本端向线路侧环回；
Norm：接口正常工作；
Bcl_L：本端设备侧环回。

每个接口四个指示灯：
- Alm: 输入信号告警，无信号；
- Def：通道告警；
- Bcl：拨动开关设置环回时，亮；
- Bcl_Dist：通过网管从远端设置环回时亮。

FMX12业务接口模块-ETH card: 1路以太网IP接口卡

ETH card: 1路以太网IP接口卡

支持业务类型：
- 10/100Base T以太网业务
每个板卡提供一路10/100Base T自适应以太网业务。
每个机框最多可以配置4块ETH板卡。
ETH板支持基于IP层的静态路由。
网管配置接口：
- 一个V.24/V.28串行接口；
- 一个10/100Base T自适应以太网接口。
网管配置软件使用超级终端。
业务接口，LAN（局域网）接口类型：
- 一个10/100Base T自适应以太网接口
业务接口， WAN（广域网）接口类型：
- 4个G.703信道化E1接口，速率可以是N*64Kbps(N=1~31)。
- 每两个ETH板之间只能有一个广域接口连接。
- 每个E1接口最大可以配置为8个N*64K的广域接口。
特征：静态路由功能；
ETH板如由图所示。
E1（1-4）4个指示灯，指示4个E1接口及WAN通道的状态：
- 灭：表示本接口没有定义WAN通道；
- 快闪：表示本接口中，至少一个通道有故障；
- 慢闪：通道正常，但是业务LINK没有UP；
- 常亮：接口通道运行正常
业务以太网接口状态灯：
- ETH_Rx灯：正常时亮绿色；
- ETH_Col灯：亮黄色表示接口有冲突。
ETH_MNGT：管理以太网接口。
Pwr：电源指示灯。
V24/v28_MNGT：串行管理接口。
典型应用：以太网互连。

1路以太网IP接口卡典型应用
ETH card典型应用以太网互连示意图
